交流容性负载:原理、特性与工程应用深入探究

一、交流容性负载的基础定义与工作原理

交流容性负载是指以电容(C)为核心元件，在交流电路中呈现 “电流超前电压” 特性的负载形式，广泛存在于电力系统、电子设备、工业控制等领域。其核心

物本质是电容的 “电场能量存储与释放” 特性，不消耗有功功率，仅与电源进行无功功率交换。

电容的交流工作机制

电容由两个相互绝缘的极板构成，在交流电压作用下，极板会周期性地充电和放电：

电压正向上升时，电容吸收电能并存储为电场能量，形成充电电流;理电压正向下降时，电容释放存储的电场能量，形成放电电流;

整个过程中，电容本身不消耗电能(理想状态下)，仅实现电能与电场能量的交替转换，这是容性负载与电阻性负载(消耗电能)的核心区别。

核心电气参数与频率响应

容抗(Z_C)：电容对交流电流的阻碍作用，计算公式为 ZC=2πfC1(f 为交流频率，C 为电容容量);

频率依赖性：容抗与频率呈反比关系—— 频率越高，容抗越小，电流越大;频率趋近于 0(直流)时，容抗趋近于无穷大，电流几乎为 0(电容 “隔直流” 特性);

相位关系：理想容性负载的电流相位超前电压 90°，这是判断容性负载的关键电气特征(感性负载电流滞后电压 90°，电阻性负载电流与电压同相位)。

实际容性负载的非理想特性

工程中不存在绝对理想的电容，实际容性负载会伴随少量寄生参数：

等效串联电阻(ESR)：电容引脚和极板的电阻，会导致少量有功损耗(表现为发热);

等效串联电感(ESL)：电容结构产生的寄生电感，在高频段会削弱容性特性，甚至呈现感性;

泄漏电流：极板间绝缘材料的微弱导电特性，导致极小的有功损耗，通常可忽略不计(高压场景需关注)。

二、交流容性负载的核心电气特性

交流容性负载的本质是 “无功功率负载”，其特性不仅影响电路的功率分配，还会直接关联电源稳定性、电网质量等关键指标，核心特性集中在以下三点：

无功功率的产生与影响

容性负载的功率由两部分构成：

有功功率(P)：仅由寄生电阻消耗，数值极小，公式为 P=I2RESR;

无功功率(Q_C)：用于电容的充放电能量交换，公式为 QC=UIsinφ(φ 为电压与电流的相位差，容性负载 φ=-90°，sinφ=-1)，单位为乏(Var);

功率因数(cosφ)：容性负载的功率因数为容性超前，数值在 0~1 之间(理想容性负载 cosφ=0)。大量容性负载接入电网时，会导致电网功率因数降低，增加线路损耗和电源容量占用。

对电源系统的动态影响

电压抬升效应：容性负载在合闸瞬间会产生较大的充电电流(浪涌电流)，可能导致局部电网电压短暂抬升;

谐波放大风险：当容性负载与电网中的感性元件(如变压器、电缆电感)形成谐振回路时，可能放大电网中的谐波分量，导致电压畸变;

对电源动态响应的要求：容性负载的电流随电压变化快速响应，要求供电电源(如变频电源、逆变器)具备良好的电流跟踪能力，避免电压波形失真。

容性负载与感性负载的互补性

容性负载的无功功率(容性无功)与感性负载的无功功率(感性无功)相位相反，可相互抵消：

感性负载(如电机、变压器)产生的感性无功会使电网功率因数降低，而容性负载(如电容器组)可提供容性无功，抵消部分感性无功，提升电网功率因数;

这种互补性是电力系统中 “无功补偿” 的核心原理，也是容性负载最关键的工程价值之一。

三、交流容性负载的典型应用场景

凭借 “隔直流、通交流、频率响应、无功补偿” 等特性，交流容性负载在工业生产、电力系统、电子设备等领域具有不可替代的作用，典型应用包括：

电力系统无功补偿

工业电网中，电机、变压器等感性负载占比极高，导致功率因数偏低(通常在 0.7~0.85 之间)，增加线路损耗和供电成本。此时需接入容性负载(电容器组)：

原理：容性无功与感性无功相互抵消，降低总无功功率，提升功率因数(目标通常≥0.9);

应用形式：集中式补偿(变电站侧)、分散式补偿(车间或设备端)、动态补偿(SVG 静止无功发生器，含容性输出模块);

价值：减少电网线损(线损与电流平方成正比)、降低变压器等设备的容量占用、避免供电部门的功率因数罚款。

电子电路中的功能实现

容性负载是电子电路设计的核心元件，利用其频率响应和相位特性实现多种功能：

滤波电路：如电源滤波(滤除高频杂波)、RC 高通滤波器(允许高频信号通过，抑制低频干扰);

耦合电路：通过电容传递交流信号，隔离直流分量(如音频放大器的信号耦合电容);

振荡电路：与电感、电阻组合构成 LC 振荡电路，产生特定频率的交流信号(如射频设备的信号源);

相位校正电路：利用容性负载的相位超前特性，补偿电路中的感性相位滞后，保证电路稳定工作。

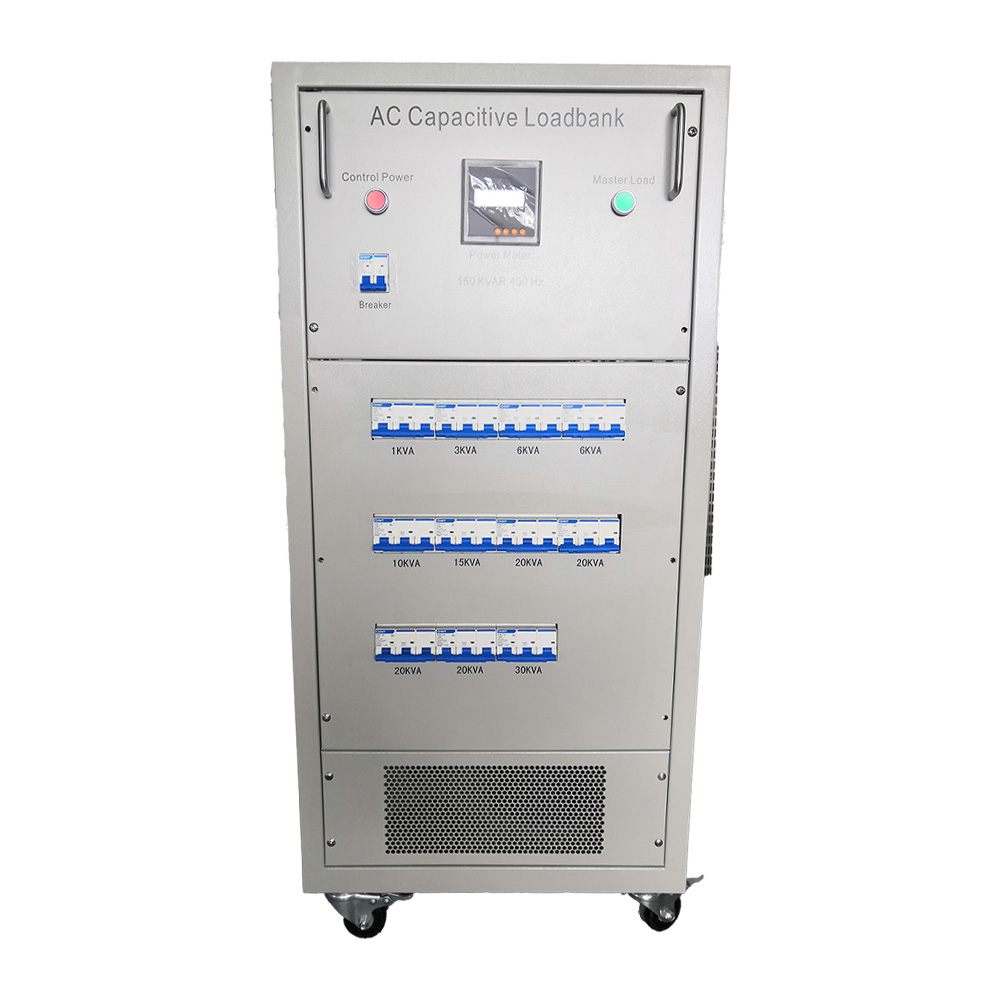

电源设备测试与验证

交流变频电源、逆变器、UPS 等电源设备的出厂检测，需通过容性负载模拟实际工况：

动态响应测试：调节电容容量，模拟容性负载突变，验证电源的电压恢复速度和电流跟踪能力;

功率因数适应测试：测试电源在不同容性功率因数下的输出稳定性(如光伏逆变器需适应容性负载场景);

过流保护测试：利用容性负载合闸时的浪涌电流，验证电源的过流保护可靠性。

工业设备与民用电器

许多工业设备和民用电器本身就是容性负载或含容性负载组件：

电力电子设备：如变频器的直流母线电容、整流桥后的滤波电容;

照明设备：如荧光灯、LED 灯的镇流器(含电容组件);

家用电器：如空调、冰箱的启动电容(辅助电机启动，本质是容性负载);

高频加热设备：如电磁炉、高频感应加热器的谐振电容(与电感构成谐振回路，产生高频电流)。

四、交流容性负载的工程应用注意事项

容性负载的无功特性和频率依赖性，在工程应用中需重点关注稳定性、安全性和兼容性，核心注意事项如下：

参数选型与匹配原则

容量匹配：根据应用场景选择电容容量，避免容量过大导致功率因数过补(容性过大)，或容量过小无法满足无功补偿需求;

电压等级：选择额定电压高于实际工作电压 1.2~1.5 倍的电容，防止电压击穿(尤其是交流峰值电压场景);

频率适配：高频场景需选择低 ESR、低 ESL 的高频电容(如陶瓷电容、薄膜电容)，避免寄生参数影响性能;

功率等级：针对大功率容性负载(如无功补偿电容器组)，需考虑散热设计，避免 ESR 导致的过热损坏。

电网与电源兼容性控制

避免谐振：排查电网中的感性元件(如变压器、电缆电感)与容性负载的谐振频率，避免工作频率落在谐振区间，可通过串联阻尼电阻抑制谐振;

限制浪涌电流：容性负载合闸时的浪涌电流可能损坏开关器件或冲击电源，需串联限流电阻(合闸后可短接)或使用软启动开关;

无功功率控制：大量容性负载接入电网时，需配备无功功率监测装置，避免过补导致电网电压升高(容性过补的危害不亚于感性欠补)。

安装与调试技巧

布线规范：高频容性负载的布线需短而粗，减少寄生电感和电阻，避免影响容性特性;

分步调试：首次接入容性负载时，先采用小容量电容测试，观察电源电压、电流波形(用示波器监测)，无异常后再逐步增加容量;

监测与保护：大功率容性负载需配备过压、过流、过热保护装置，实时监测电容温度和电路参数，异常时及时切断电源;

维护周期：定期检查容性负载的寄生参数(如 ESR 增大、容量衰减)，尤其是高温、高压场景，避免性能退化导致故障。

特殊场景的适配方案

高频场景：优先选择金属化薄膜电容、陶瓷电容(NP0/C0G 材质)，避免使用电解电容(高频特性差);

高压场景：采用多个电容串联分压，同时并联均压电阻，保证每个电容电压均匀;

户外场景：选择耐候性强、绝缘等级高的电容，做好防潮、防尘、防雷保护;

精密测试场景：使用低 ESR、低泄漏电流的标准电容，减少非理想特性对测试精度的影响。
