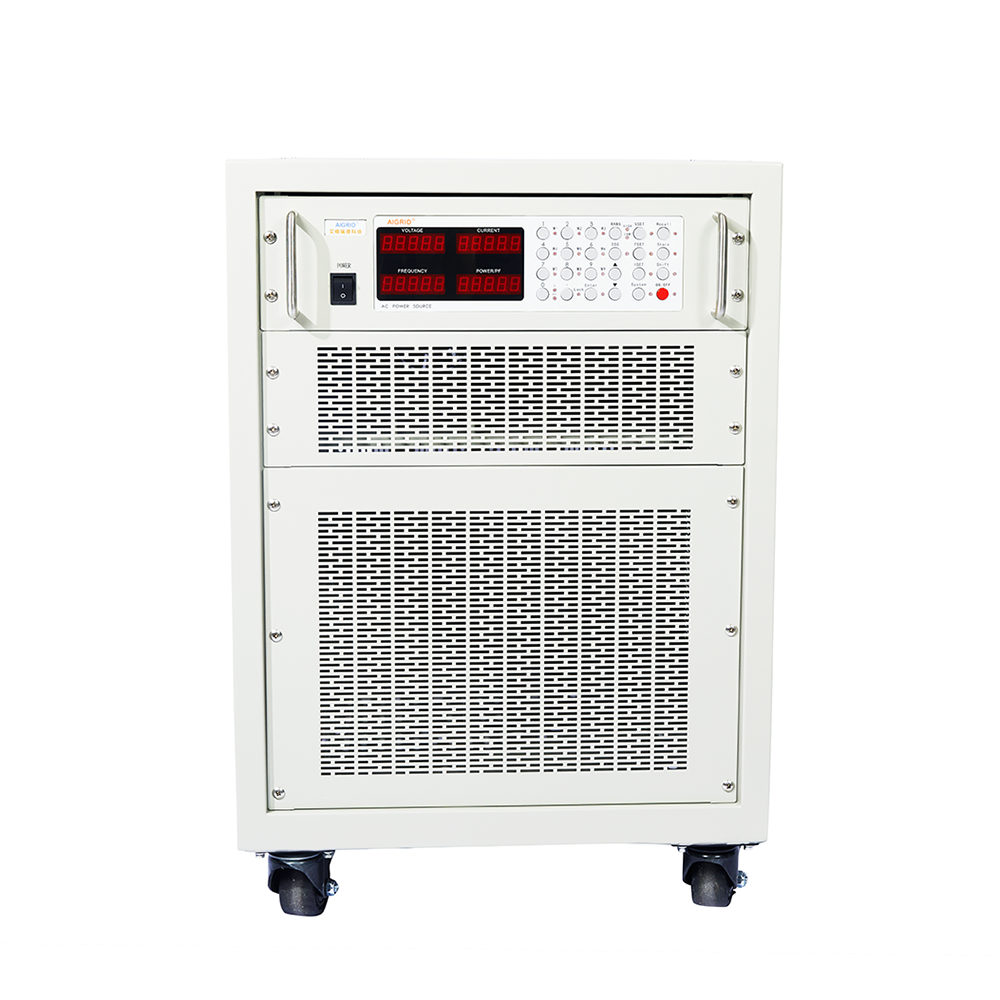

交流变频电源 的主要规格与性能指标有哪些？

一、核心输出规格

额定输出参数

额定容量 / 功率：单位 VA(视在功率)或 kW(有功功率)，需匹配负载总功率(容性 / 感性 / 混合负载需预留 1.2~1.5 倍余量，避免容性负载浪涌电流过载);

额定输出电压：常见范围 0~300V/0~480V(单相)、0~400V/0~690V(三相)，支持电压调节步长(如 0.1V)，适配不同地区电网标准(220V/50Hz、120V/60Hz 等);

额定输出电流：与额定功率、电压匹配(I=P/√3U，三相)，需关注峰值电流能力(通常为额定电流的 1.5~3 倍，应对容性负载合闸浪涌);

输出频率范围：标准 0.1Hz~400Hz(部分高端机型可达 1000Hz)，频率调节步长 0.01Hz，满足变频负载的宽频适配需求。

输出波形特性

波形类型：标准正弦波，需标注畸变率(THD)—— 纯电阻负载下≤1%(高精度机型≤0.5%)，非线性负载(如容性、感性负载)下≤3%，避免波形失真影响负载工作;

电压 / 频率调节方式：支持恒压(CV)、恒流(CC)、恒功率(CP)模式切换，适配不同负载特性(如容性负载需恒压模式保障电压稳定)。

二、精度与稳定性指标

参数精度

电压精度：±0.1%~±0.5%(满量程)，确保输出电压与设定值的偏差在允许范围;

频率精度：±0.01%~±0.1%(满量程)，避免频率漂移影响负载同步运行;

电流精度：±0.2%~±1%(满量程)，尤其适用于精密负载的电流控制场景;

电压调整率：负载调整率≤0.5%(从空载到满载)，源电压调整率≤0.1%(输入电压波动 ±10% 时)，保障负载变化或电网波动时电压稳定。

动态响应性能

负载突变响应时间：≤20ms(电压恢复时间)，应对容性 / 感性负载突变(如电容组投切)时的电压波动;

频率响应速度：频率上升 / 下降速率可调(如 0.1~10Hz/s)，适配需要缓慢调频的负载场景。

三、保护功能指标

基础保护功能

过压保护(OVP)：可设定保护阈值(如额定电压的 110%~130%)，避免容性负载过补导致的电压抬升;

过流保护(OCP)：设定电流上限(如额定电流的 110%~150%)，抑制容性负载合闸浪涌电流;

短路保护(SCP)：瞬时切断输出，响应时间≤1ms，保护电源与负载免受过流损坏;

过热保护(OTP)：散热片温度达到 85~100℃时触发，避免功率器件过热;

过功率保护(OPP)：负载功率超过额定值的 110%~120% 时保护，防止电源过载。

专项保护功能

谐波抑制功能：内置输入 / 输出滤波器，总谐波畸变率(THDi)≤5%，避免电源产生的谐波干扰电网或负载;

欠压保护(UVP)、缺相保护(针对三相机型)、过温保护、风扇故障保护等，提升复杂工况下的可靠性。

四、输入与能效指标

输入参数

输入电压范围：三相 380V±10% 或单相 220V±10%，支持宽电压输入，适配不同地区电网;

输入频率：50Hz/60Hz±5%，无需额外调节即可适配全球电网;

输入功率因数：≥0.95(满负载)，减少无功功率消耗，降低电网负担。

能效等级

转换效率：≥90%(满负载)，高端机型可达 95% 以上，减少能耗(尤其长期运行或大功率场景);

待机功耗：≤5W，降低闲置时的能源浪费。

五、智能化与扩展指标

控制与通信功能

本地控制：面板旋钮、触摸屏操作，支持参数存储(如 10~50 组常用参数);

远程控制：支持 RS485(Modbus-RTU 协议)、以太网(TCP/IP)、PLC 控制，可集成到自动化系统;

数据监测：实时采集输出电压、电流、功率、频率、功率因数等参数，支持数据上传与追溯。

扩展功能

波形模拟：支持模拟电网波动(电压骤升 / 骤降、频率漂移、谐波注入)，适用于负载抗干扰测试;

相位调节：三相机型支持相位角调节(0~360°)，适配特殊负载的相位需求;

并联运行：支持多台电源并联，扩展输出容量(需专用并联模块);

冗余功能：支持 N+1 冗余备份，提升关键场景的供电可靠性。

六、物理与环境指标(安装与使用适配)

物理参数

尺寸与重量：根据功率等级不同(如 1kW~100kW)，尺寸从桌面式(400×300×200mm)到机架式(19 英寸标准机架)或落地式，重量 5~500kg;

冷却方式：自然冷却(小功率)、强制风冷(中功率)、水冷(大功率，≥50kW)，需匹配安装环境的散热条件。

环境适应性

工作温度：0~40℃(最佳)，存储温度 - 20~60℃;

相对湿度：20%~80%(无凝露)，避免潮湿环境影响绝缘性能;

防护等级：IP20~IP54，根据安装场景(实验室 / 车间 / 户外)选择。
