交流 RLC 负载的基础构成与工作原理

一、交流 RLC 负载的基础构成与工作原理

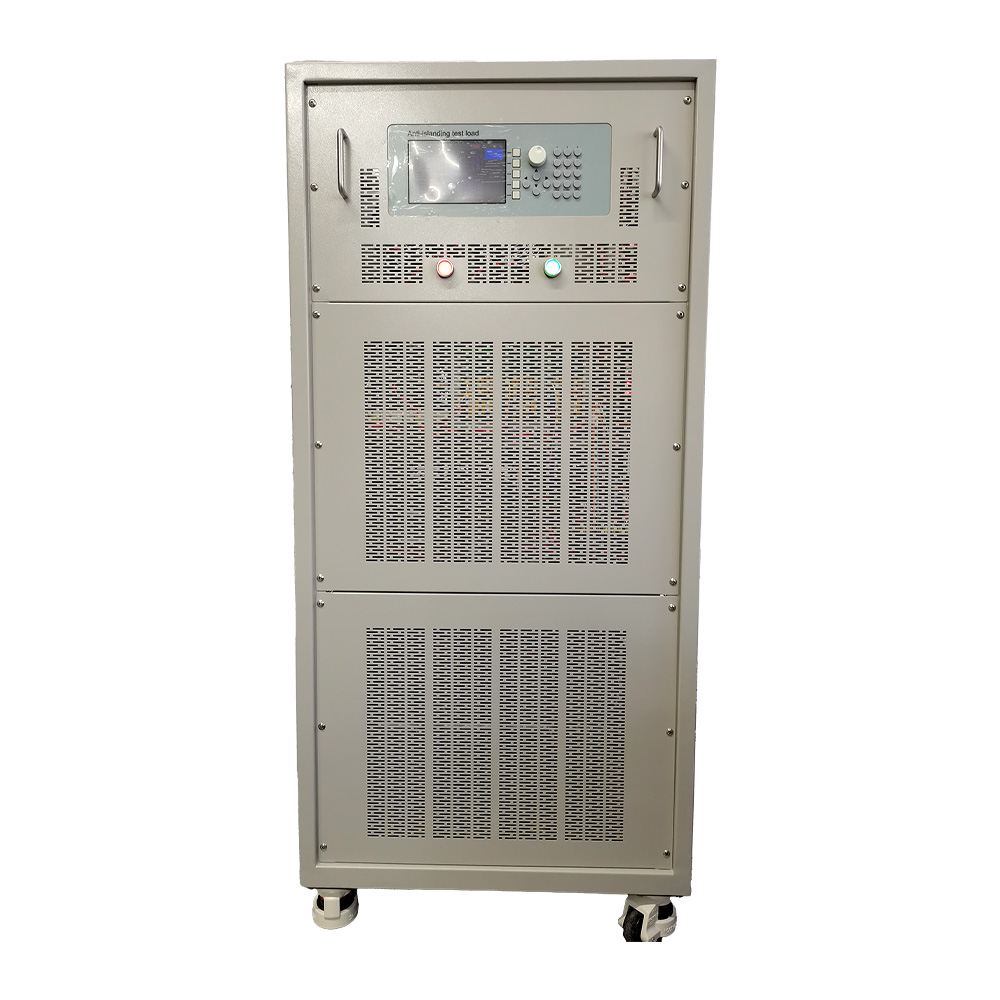

交流 RLC 负载由电阻(R)、电感(L)、电容(C) 三种无源元件按串联或并联方式组合而成，是交流电路中最具代表性的负载形式，其核心是通过元件的频率响应特性，呈现复杂的阻抗变化规律。

核心元件的频率特性

电阻(R)：阻抗值恒定(Z_R=R)，与频率无关，电流与电压同相位，电能全部转化为热能消耗(有功损耗);

电感(L)：感抗随频率正比变化(Z_L=2πfL)，频率越高感抗越大，电流相位滞后电压 90°，仅存储磁场能量(无功功率);

电容(C)：容抗随频率反比变化(Z_C=1/(2πfC))，频率越高容抗越小，电流相位超前电压 90°，仅存储电场能量(无功功率)。

串联与并联 RLC 负载的阻抗特性

串联 RLC 负载：总阻抗 Z=R+j (2πfL - 1/(2πfC))，阻抗的虚部(电抗)随频率变化，存在 “串联谐振点”—— 当感抗等于容抗时，电抗为 0，总阻抗仅等于电阻 R，此时电路电流达到最大值，且与电压同相位;

并联 RLC 负载：总阻抗 Z=1/[1/R + j (ωC - 1/(ωL))](ω=2πf)，存在 “并联谐振点”—— 电抗相互抵消，总阻抗达到最大值，且呈纯电阻特性，此时支路电流远大于总电流，谐振现象更显著。

二、交流 RLC 负载的核心电气特性

交流 RLC 负载的本质是 “频率依赖性负载”，其阻抗模值、相位角随频率的变化，直接决定了电路的能量传输效率、功率因数及动态响应，核心特性集中体现在以下三点：

阻抗与频率的动态耦合

不同频率下，RLC 负载的阻抗特性呈现显著差异：

低频段：容抗占主导，负载呈容性，电流超前电压;

谐振点：电抗抵消，负载呈纯电阻性，功率因数 = 1;

中高频段：感抗占主导，负载呈感性，电流滞后电压。

这种动态变化使得 RLC 负载成为测试电源频率适应性、动态调节能力的 “黄金负载”—— 例如变频电源的输出稳定性、逆变器的抗负载突变能力，均需通过 RLC 负载验证。

有功功率与无功功率的分配

RLC 负载的功率由两部分构成：

有功功率(P)：仅由电阻消耗，P=UIcosφ(φ 为电压与电流的相位差)，是电路实际做功的功率;

无功功率(Q)：由电感和电容交替存储与释放，Q=UIsinφ，不消耗电能但占用电源容量，影响电路传输效率。

功率因数 cosφ=P/√(P²+Q²)，反映有功功率的占比，RLC 负载的 cosφ 随频率变化(谐振点时 cosφ=1，偏离谐振点时 cosφ 也是电力系统中需要无功补偿的核心原因。

谐振现象的双重影响

谐振是 RLC 负载的关键特性，既可能被利用，也可能带来风险：

有益应用：利用谐振时的高阻抗(并联谐振)或低阻抗(串联谐振)，可设计滤波器、选频电路、高频加热设备等;

潜在风险：谐振时电路中可能出现过电压、过电流(如串联谐振的电流放大、并联谐振的电压放大)，若超过元件额定值，会导致绝缘损坏、元件烧毁，需通过阻尼电阻或频率限制规避。

三、交流 RLC 负载的典型应用场景

凭借动态可调的阻抗特性，交流 RLC 负载在电力电子测试、工业控制、电力系统等领域具有不可替代的作用，典型应用包括：

电源设备性能测试

交流变频电源、逆变器、UPS 等设备的出厂检测，需通过 RLC 负载模拟不同工况：

调节 R、L、C 参数，模拟感性负载(如电机)、容性负载(如电容器组)、混合负载的阻抗特性，验证电源的电压调整率、频率稳定性、动态响应速度;

利用谐振特性，测试电源的抗过载能力和过压 / 过流保护可靠性。

电力系统无功补偿与滤波

工业电网中，电机、变压器等感性负载会导致功率因数降低，增加线路损耗，RLC 负载可用于：

无功补偿：通过并联 RLC 支路，调节电容、电感参数，抵消感性无功，提高功率因数，降低电网损耗;

谐波滤波：利用 RLC 串联谐振电路，针对电网中的特定谐波频率(如 3 次、5 次谐波)形成低阻抗通路，滤除谐波干扰，净化电网波形。

电子电路设计与调试

通信、雷达、射频设备中，RLC 负载是核心设计元素：

选频电路：利用谐振特性筛选特定频率信号(如收音机的调谐电路);

阻尼电路：通过 RLC 组合抑制电路振荡，改善信号波形的上升沿 / 下降沿;

阻抗匹配：调节 RLC 参数，使负载阻抗与信号源阻抗匹配，最大化能量传输效率。

工业负载模拟与实验教学

实验室场景：高校、科研机构通过可调 RLC 负载，开展交流电路原理、谐振特性、功率因数校正等实验，直观展示电气参数的动态变化;

工业仿真：在电机控制系统、电力传动系统的调试阶段，用 RLC 负载模拟实际负载的阻抗变化，避免直接连接工业设备带来的风险，降低调试成本。

四、交流 RLC 负载的工程调试与注意事项

参数选型原则

阻抗匹配：根据电源输出能力(额定电压、电流)，选择 R、L、C 的额定值，避免谐振时出现过压、过流;

频率范围：结合应用场景的频率区间，选择电感、电容的寄生参数(如电感的直流电阻、电容的等效串联电阻)较小的元件，减少非理想特性对测试精度的影响;

功率等级：电阻需匹配额定功率，避免长期工作时过热烧毁;电感、电容需考虑额定电压和电流，防止绝缘击穿或磁饱和。

谐振风险防控

明确负载的谐振频率，避免电源工作在谐振点附近，或在电路中串联 / 并联阻尼电阻，降低谐振时的电压、电流放大倍数;

对于大功率 RLC 负载，需配备过压、过流保护装置，实时监测电路参数，异常时及时切断电源。

测试与调试技巧

采用 “分步调试法”：先单独测试电阻、电感、电容的实际参数(考虑寄生特性)，再组合调试，避免因元件参数偏差导致的特性偏移;

利用示波器、功率分析仪同步监测电压、电流波形和相位差，精准判断负载的阻抗特性和功率分配情况;

对于可调 RLC 负载，需逐步调节参数，观察系统响应，避免参数突变导致的电路振荡。
