产品中心 > 交流电源 > AG系列交流变频电源 >

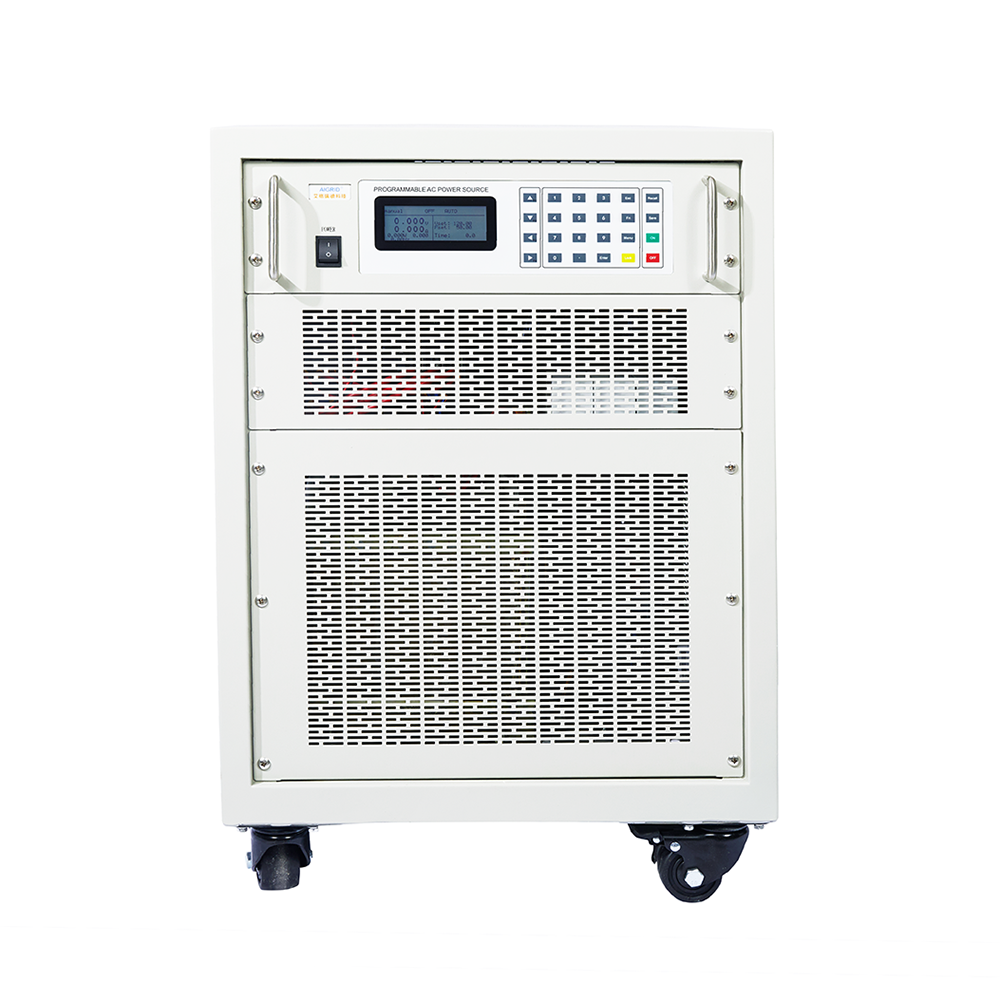

16U-AC-液晶屏(单相30KVA)
2025-12-10 14:39:04
产品特点：
■ 采用高频脉宽调制技术和IGBT驱动，响应迅速，输出稳定。根据设置输出各种频率的纯净正弦波，适合模拟各国电网供电；
■ 采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
■ 测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；
■ 提供嵌入式智能化PC机监控系统；
■ 全范围可调输出电压0-150V，0-300V，步距0.01V；
■ 输出频率45-200Hz（20-1200 Hz选购）,步距0.01Hz；
■ 输出电流限定功能；
■ 具有128组数据可编程运行，脱离电脑可以自动循环老化测试；
■ 采用192*64液晶屏显示,数据一目了然.
■ 具有多种通讯接口可选择（RS232C通讯接口，RS485通讯接口，IEEE488.2(GPIB)接口等），指令执行时间小于10ms；
■ 保护模式：过压，过流，过载，短路，限流等；
■ 提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；
■ Lock键，人性化设计，组合键锁定与解锁，防止误操作；
■ 純数字式按键输入，精确度高；
■ 输出电压上升速率可以设定最小0.01V/10mS,方便启动冲击电流大的负载，特别适合感性负载,如马达启动,变压器等；
■ 对100%除载加载，稳压反应时间在20ms以内，超载能力强，瞬间电流能承受额定电流的3倍。
应用场所：
ATE自动化测试、家电、电机、电动工具、开关电源、电源适配器、UPS、信息通信、光伏、灯具、电子变压器、电子元器件、低压配电、航空航天、国防军工等行业领域。

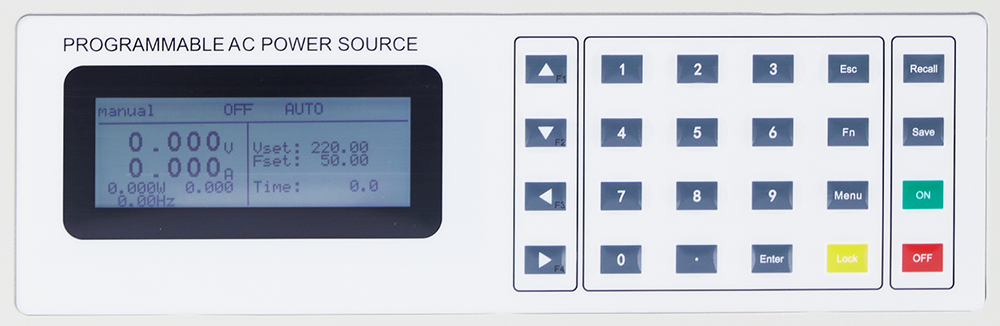

■ 采用192*64液晶屏显示，清晰直观，直接数字输入，方便、快捷、准确。

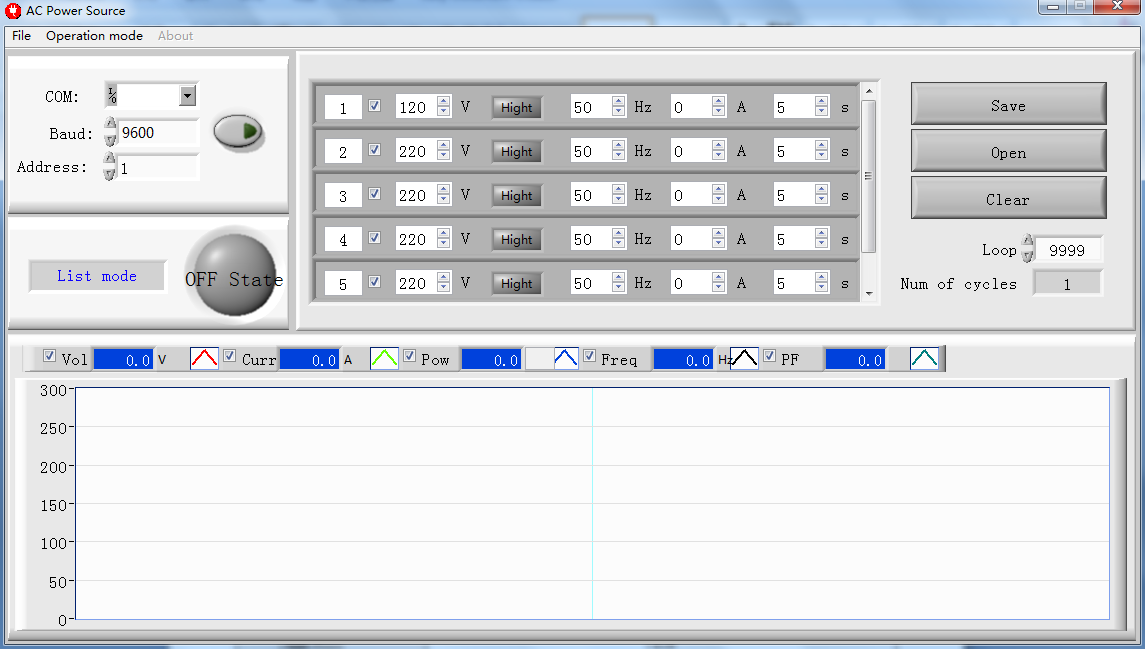

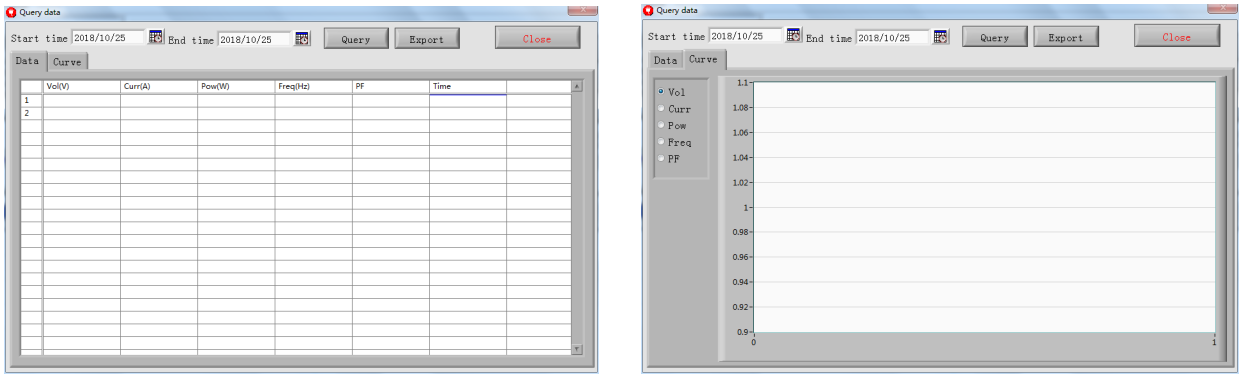

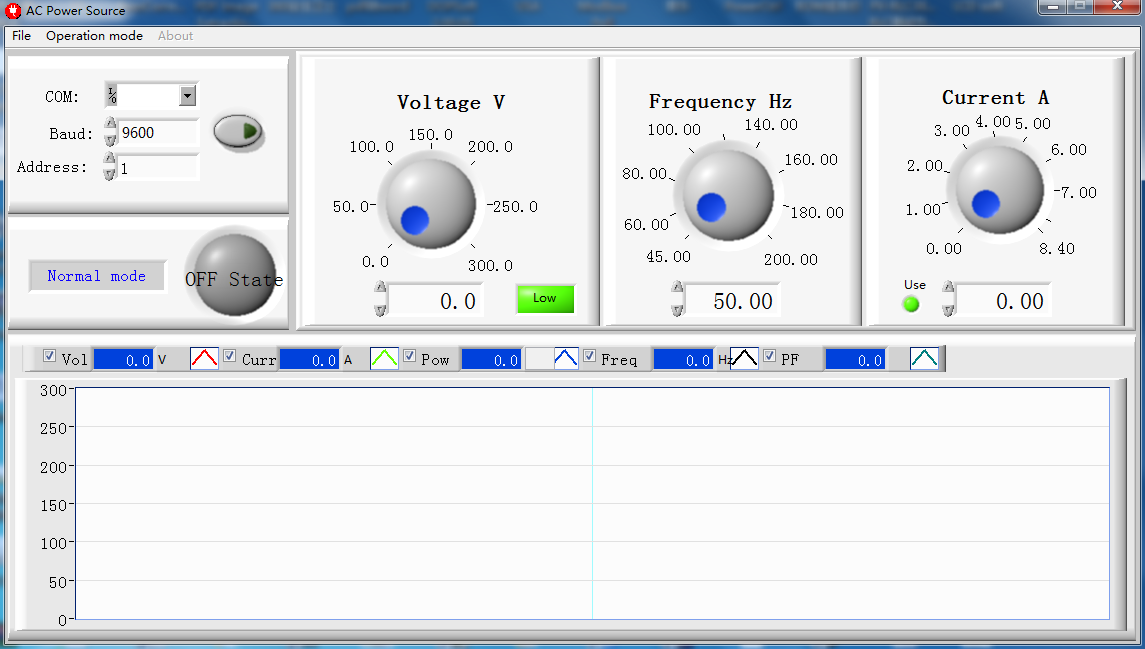

■ 提供嵌入式PC软件，直接远程控制，无人值守数据采集。
|
AG11000/AG31000系列（单相输出）产品规格 |
|||||||||||||||
|
型号Mode |
11000 |
11001 |
11003 |
11005 |
11010 |
31015 |
31020 |
31030 |
31050 |
31100 |
31150 |
||||
|
容量Power |
500VA |
1KVA |
3KVA |
5KVA |
10KVA |
15KVA |
20KVA |
30KVA |
50KVA |
100KVA |
150KVA |
||||
|
制作方式Working |
SPWM(正弦脉宽调制) |
||||||||||||||
|
输入INPUT |
相数Phase |
1φ2W |
3φ4W |
||||||||||||
|
电压Voltage |
220V±10% |
380V±10% |
|||||||||||||
|
频率Frequency |
47Hz – 63Hz |
||||||||||||||
|
输出OUTPUT |
相数Phase |
1φ2W |
|||||||||||||
|
电压Voltage |
高档0-300VAC/ 自动档AUTO |
||||||||||||||
|
频率Frequency |
45-200Hz(40-1200可选配)，0.1Step |
||||||||||||||
|
最大电流 Max Current |
L=120V |
4.2A |
8.4A |
25A |
42A |
84A |
125A |
168A |
250A |
420A |
840A |
1250A |
|||
|
H=240V |
2.1A |
4.2A |
12.5A |
21A |
42A |
62.5A |
84A |
125A |
210A |
420A |
625A |
||||
|
LCD显示Display |
电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF |
||||||||||||||
|
电源稳压率LineRegulation |
0.1% |
||||||||||||||
|
负载稳压率Load Regulation |
1% |
||||||||||||||
|
波形失真度T.H.D |
2%(纯阻性负载) |
||||||||||||||
|
频率稳定度Frequency Regulation |
0.01% |
||||||||||||||
|
电压解析度Voltage Resolution |
0.1V |
||||||||||||||
|
频率解析度Frequency Resolution |
0.1Hz |
||||||||||||||
|
电流解析度Current Resolution |
0.001A |
0.01A |
0.1A |
1A |
|||||||||||
|
测量精确度 |
电压Voltage |
0.5%FS+5dgt |
|||||||||||||
|
电流Current |
0.5%FS+5dgt |
||||||||||||||
|
功率Wattage |
0.5%FS+5dgt |
||||||||||||||
|
频率Frequency |
0.01%FS+5dgt |
||||||||||||||
|
设定精确度 |
电压Voltage |
1% |
|||||||||||||
|
频率Current |
0.1% |
||||||||||||||
|
存储组数Memory |
M1 (V_F_A)﹑M2 (V_F_A) ……M9 (V_F_A) |
||||||||||||||
|
通讯接口Interface |
RS232C 【RS485 ,LAN,IEEE488.2(GPIB)可选】 |
||||||||||||||
|
限流设定I-LIM Set |
O-Max Current |
||||||||||||||
|
保护Protection |
过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit |
||||||||||||||
|
重量(Kg) |
15 |
20 |
30 |
50 |
105 |
125 |
140 |
180 |
270 |
440 |
600 |
||||
|
体积W×H×D(mm) |
430×133×380 |
430×178×450 |
430×222×550 |
430×530×550 |
430×700×550 |
550×700×700 |
600×1250×700 |
700×1500×700 |
750×1600×800 |
||||||
|
运行环境Environment |
0-40℃ 20-80%RH |
||||||||||||||
◆ 输出电压可达2000V ◆ 规格如有变更恕不另行通知
最大失真度在輸出120VAC (150V档位) 及240VAC (300V档位) 纯阻性负载下测试。
