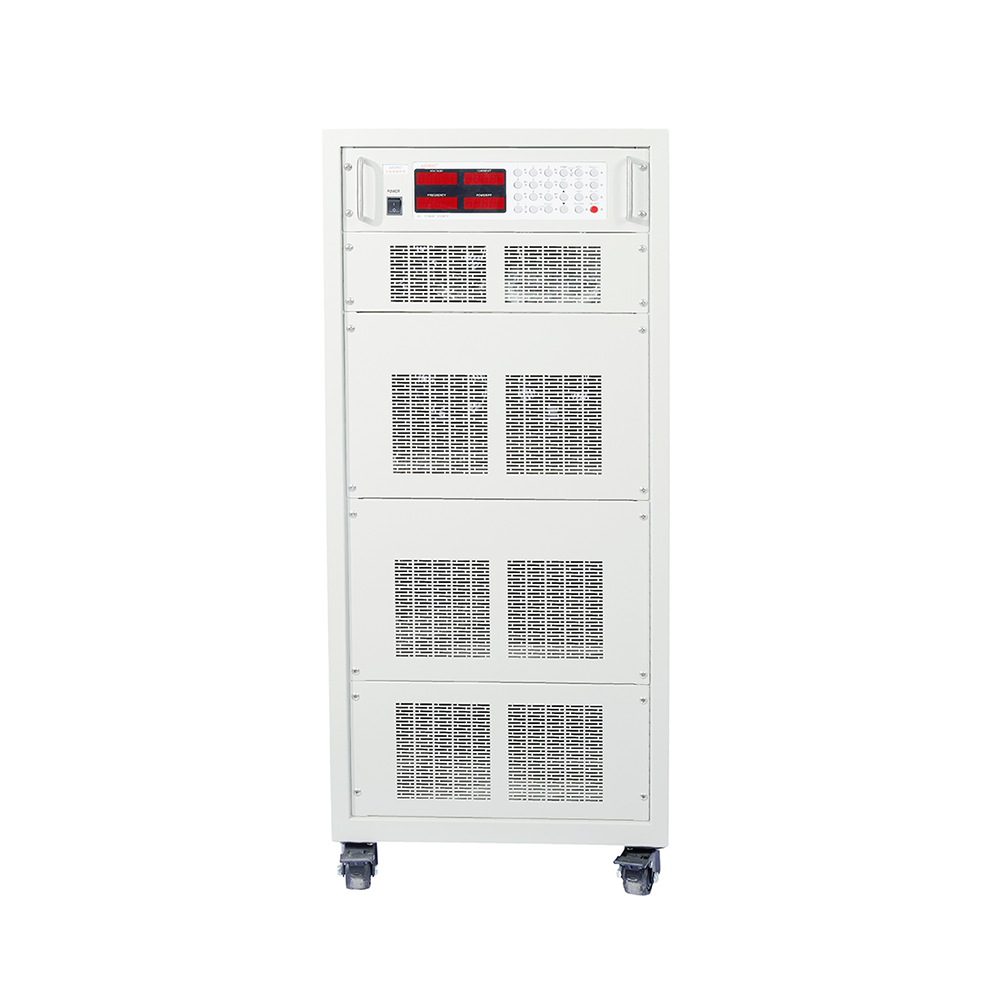

27.5U-AC-数码管(三相45-60K)
2025-12-10 13:36:37
产品特点：
■ 采用高频脉宽调制技术和IGBT驱动，响应迅速，输出稳定。根据设置输出各种频率的纯净正弦波，适合模拟各国电网供电；
■ 采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
■ 测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；
■ 提供嵌入式智能化PC机监控系统；
■ 全范围可调输出电压0-150V，0-300V，步距0.01V；(最高电压可以定制2000V)
■ 输出频率45-200Hz（20-1200 Hz选购）,步距0.01Hz；
■ 输出电流限定功能；
■ 具有9组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用；
■ 具有多种通讯接口可选择（RS232C通讯接口，RS485通讯接口，LAN网口,IEEE488.2(GPIB)接口等），指令执行时间小于10ms；
■ 保护模式：过压，过流，过载，短路，限流等；
■ 提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；
■ Lock键，人性化设计，组合键锁定与解锁，防止误操作；
■ 纯数字式按键输入，精确度高；
■ 输出电压上升速率可以设定最小0.01V/10mS,方便启动冲击电流大的负载，特别适合感性负载,如马达启动,变压器等；
■ 对100%除载加载，稳压反应时间在20ms以内，超载能力强，瞬间电流能承受额定电流的3倍。
应用场所：
ATE自动化测试、家电、电机、电动工具、开关电源、电源适配器、UPS、信息通信、光伏、灯具、电+子变压器、电子元器件、低压配电、航空航天、国防军工等行业领域。

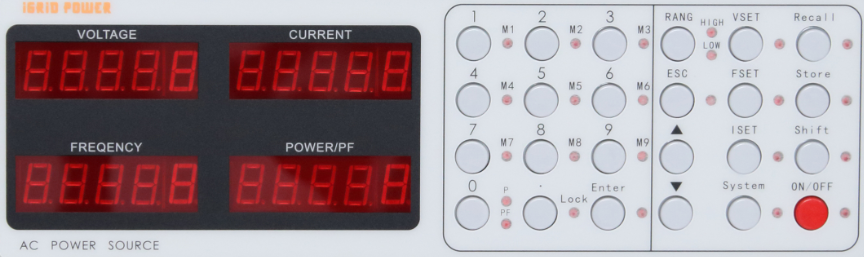

■ 采用五位0.5寸数码管显示，清晰直观，直接数字输入，方便、快捷、准确。

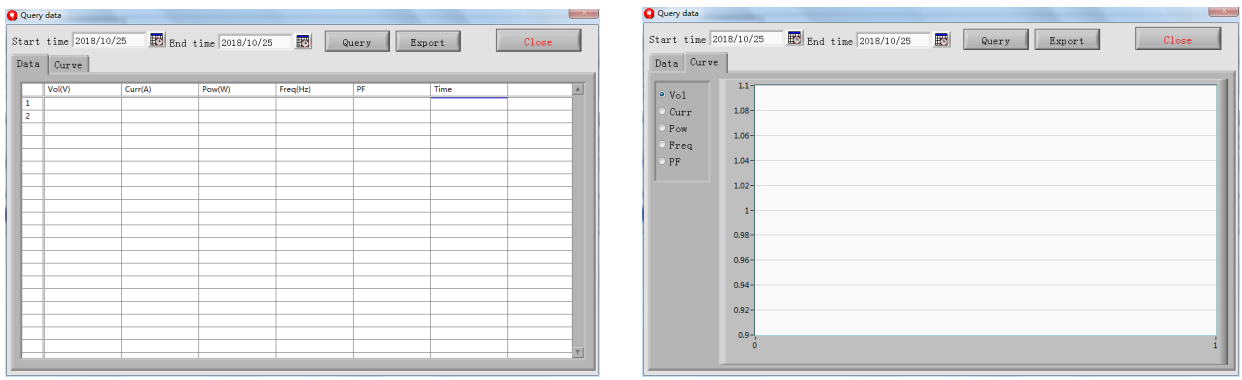

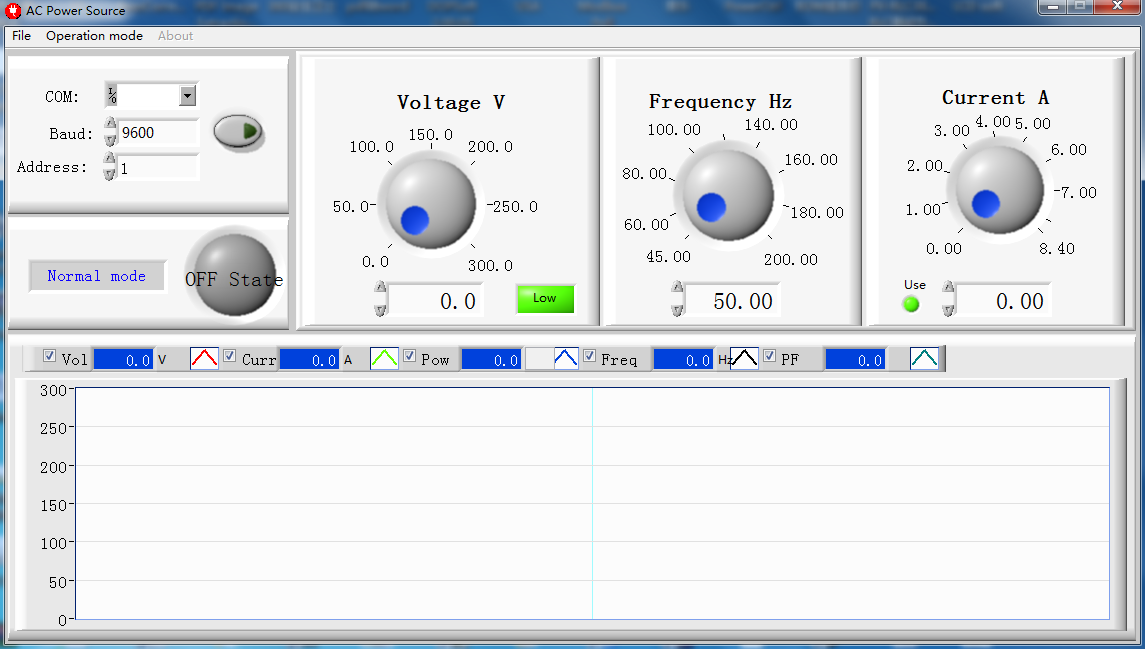

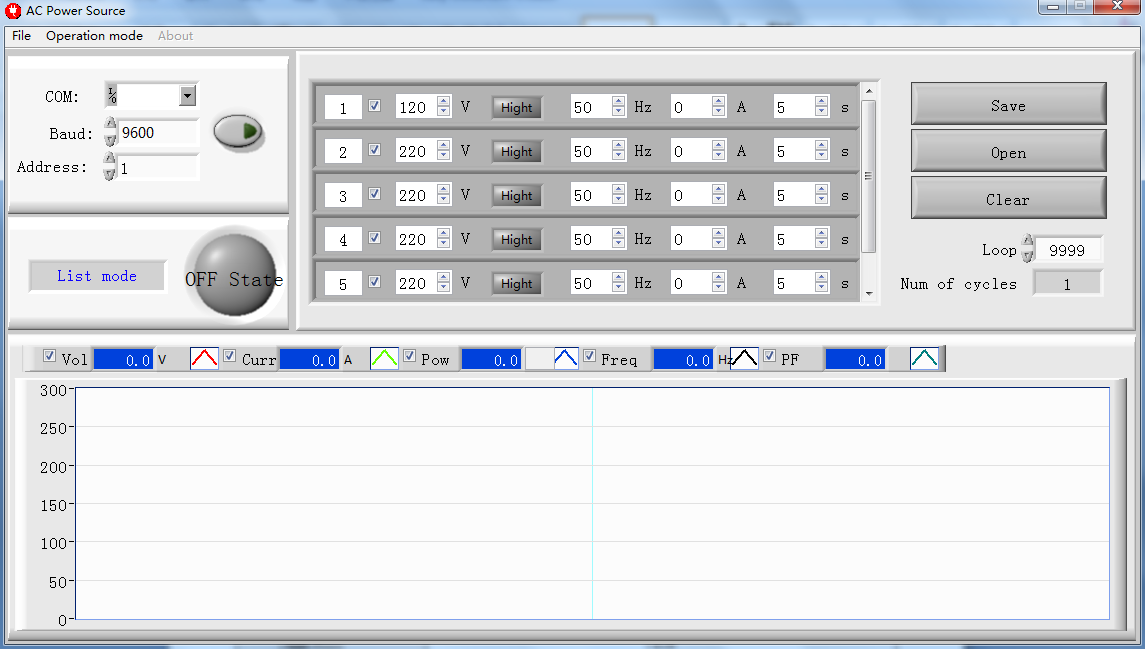

■ 提供嵌入式PC软件，直接远程控制，无人值守数据采集。
|
IG13000/IG31000系列（三相输出）产品规格 |
|||||||||||||
|
型号Model |
13003 |
13006 |
13009 |
33015 |
33020 |
33030 |
33060 |
33100 |
33150 |
33300 |
33450 |
||
|
容量Power |
3KVA |
6KVA |
9KVA |
15KVA |
20KVA |
30KVA |
60KVA |
100KVA |
150KVA |
300KVA |
450KVA |
||
|
制作方式Working |
SPWM(正弦脉宽调制) |
||||||||||||
|
输入INPUT |
相数Phase |
1φ2W |
3φ4W |
||||||||||
|
电压Voltage |
220V±10% |
380V±10% |
|||||||||||
|
频率Frequency |
47Hz – 63Hz |
||||||||||||
|
输出OUTPUT |
相数Phase |
3φ4W |
|||||||||||
|
相电压Voltage |
低档0-150VAC / 高档0-300VAC 自动档AUTO |
||||||||||||
|
频率Frequency |
45-200Hz(40-1200Hz可选)，0.1Step |
||||||||||||
|
最大相电流 Max Current |
L=120V |
8.4A |
16.8A |
25A |
42A |
56A |
84A |
168A |
278A |
420A |
840A |
1250A |
|
|
H=240V |
4.2A |
8.4A |
12.5A |
21A |
28A |
42A |
84A |
139A |
210A |
420A |
625A |
||
|
LED显示(A相)Display |
电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF |
||||||||||||
|
电源稳压率LineRegulation |
0.1% |
||||||||||||
|
负载稳压率Load Regulation |
1% |
||||||||||||
|
波形失真度T.H.D |
2%(纯电阻负载) |
||||||||||||
|
频率稳定度Frequency Regulation |
0.01% |
||||||||||||
|
电压解析度Voltage Resolution |
0.1V |
||||||||||||
|
频率解析度Frequency Resolution |
0.1Hz |
||||||||||||
|
电流解析度Current Resolution |
0.01A |
0.1A |
1A |
||||||||||
|
测量精确度 |
电压Voltage |
0.5%FS+5dgt |
|||||||||||
|
电流Current |
0.5%FS+5dgt |
||||||||||||
|
功率Wattage |
0.5%FS+5dgt |
||||||||||||
|
频率Frequency |
0.01%FS+5dgt |
||||||||||||
|
设定精确度 |
电压Voltage |
1% |
|||||||||||
|
频率Current |
0.1% |
||||||||||||
|
存储组数Memory |
M1 (V_F_A)﹑M2 (V_F_A) ……M9 (V_F_A) |
||||||||||||
|
通讯接口Interface |
RS232C 【RS485 ,LAN,IEEE488.2(GPIB)可选】 |
||||||||||||
|
限流设定I-LIM Set |
O-Max Current |
||||||||||||
|
保护Protection |
过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit |
||||||||||||
|
重量Weight(Kg) |
50 |
90 |
100 |
150 |
200 |
300 |
500 |
900 |
820 |
1200 |
1500 |
||
|
体积W×H×D(mm) |
430×267×600 |
430×500×650 |
550×700×700 |
550×900×900 |
1050×1350×700 |
1300×1450×800 |
1540×1600×880 |
1600×1545×1100 |
|||||
|
运行环境Environment |
0-40℃ 20-80%RH |
||||||||||||
◆ 输出电压可达2000V ◆ 规格如有变更恕不另行通知
◆ 最大失真度在輸出120VAC (150V档位) 及240VAC (300V档位)纯阻性负载下测试。
